邵氏硬度计如何校准
用天平对邵氏硬度计作用力进行校准。垂直固定硬度计,压针对准天平的一个架盘,并在架盘中心放置一个小垫,避免压足和架盘触摸,如图所示。小垫上有一个小圆柱体,高约2.5mm,直径约1.25mm。
对于校准A型硬度计,圆柱体的上端中心稍稍凹下,能包容压针搁在上面;对于校准D型硬度计,圆柱体上端中心要有一个直径约0.5mm小孔,使压针能进人小孔里面,小孔有满足的深度,使压针顶端的球面不好小孔底面触摸。
小垫的重量在天平的另一个架盘用砝码平衡,然后在架盘上继续放置砝码,使压针受到垂直向上的作用力,改动破码的质量,在压针上的作用力相应地产生变化,硬度计得到不同的示值。
作用力和示值的关系式给出,A型硬度计作用力计算结果允许差错为±80mN,D型硬度计为±440mN。
也能够用相应准确度的电子天平或其他专用于邵氏硬度计的测力仪器进行校准。用于校准邵氏A型硬度计的天平或其他测力仪器,示值差错不超出±8.0mN,用于校准D型硬度计,示值差错不超出±44.0mN。

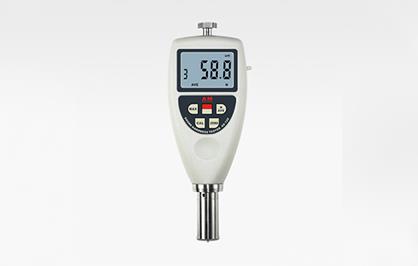

邵氏硬度计的结构
邵氏硬度计包含A、C和D两种类型,首要包含下面部件:
压足:压足中心有一个直径为2.5mm~3.2mm的圆孔,孔心间隔压足边际至少6mm。
压针:压针由直径为1.25mm±0.15mm的硬质钢棒制成
A型的针尖直径为0.79mm,
D型的针尖直径为0.2mm.即半径为R0.1。
C型的测针是一个圆球直径5mm。
指示机构:用于读取压针伸出部分相对于压足底面的伸出量。
邵氏硬度计的运用方法
把试样放置在巩固的平面上,拿住硬度计,压针间隔试样边际至少12mm平稳地把压足压在试样上,使压针垂直地压入试样,直至压足和试样彻底触摸时1s内读数。在测点相距至少6mm的不同位置丈量硬度值5次,取其平均值(微孔资料测点相距至少15mm)。为安稳测试条件,进步测试精度,应将硬度计设备在配套生产的同型号测定架上测定。
邵氏硬度计的运用
A型邵氏硬度计用来丈量软塑料、橡胶、合成橡胶、毡、皮革、打印胶辊的硬度,C型邵氏硬度计用来丈量泡沫资料和海绵等软性资料。D型邵氏硬度计用来丈量包含硬塑料和硬橡胶的硬度,例如:热塑性塑料,硬树脂,地板资料,保龄球等,特别适合于现场对橡胶和塑料成品的硬度丈量。
邵氏硬度计的注意事项
一、测定前应查看硬度计的指针在自在状态下应指零位。(如指针量偏离零位时,能够松动右上角压紧螺丝,滚动表面,对准零位)将硬度计压在玻璃板上时,(压针端面与压脚底面严密触摸于玻璃板上)指针应指100度,如不指零位和100度时,可细微按动压针几回,如仍不指零位和100度时,则不能运用,如在定荷架上运用时,可拔动手柄,使工作台上升,将定位销插入工作台下部小孔,调整后运用,如仍不指100度时相同不可运用,需求进行调整,但调整必须要有专用砝码和检定设备等,所以送生产单位调整为宜。
二、橡胶的试样及实验温度应分别契合GB531及GB527的规则。
(1)橡胶的试样厚度不小于6mm,宽度不小于15mm,长度不小于35mm,试样厚度缺乏6mm时,可用相同胶片堆叠测定,但不超越4层,并要求胶片上下平行。
(2)橡胶硬度测定温度规则18-28摄氏度,试样在实验温度下应至少寄存5小时。
三、塑料试样及实验温度契合HG-125-65规则:
(1)塑料试样不正方形,边长50mm、厚度6mm。也允许采用50X15mm的试样。
(2)塑料硬度测定温度规则为20℃±2℃,试样在实验温度下放置16小时。
四、橡胶及塑料试样表面均应光滑、平坦、不应有缺点、机械损伤及杂质。
五、硬度计运用35000次后,主张每运用10000次左右按GB531规则查看绷簧压力与指针刻度关系及压针端部的形状尺度。
六、硬度计运用完毕后,装入仪器盒或仪器箱内,放置干燥处,避免受潮。
七、定荷测定架上的升降小轴和工作台底部,请注意常常揩擦干革新净,涂少数防锈油以防生锈。
