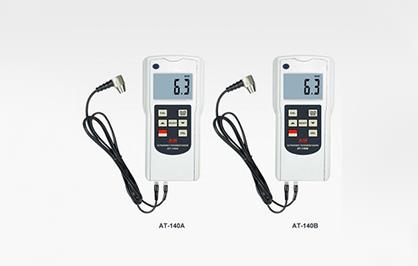

喷涂层测厚仪的分类以及测量原理
对资料外表保护、装饰构成的覆盖层,如涂层、镀层、敷层、贴层、化学生成膜等,在有关地区和国际标准中称为覆层(coating)。
覆层厚度测量已成为加工工业、外表工程质量检测的重要一环,是产品到达优等质量标准的必备手段。为使产品国际化,我国出口商品和涉外项目中,对覆层厚度有了清晰的要求。
覆层厚度的测量办法首要有:楔切法、光截法、电解法、厚度差测量法、称重法、X射线荧光法、β射线反向散射法、电容法、磁性测量法及涡流测量法等。这些办法中前五种是有损检测,测量手段繁琐,速度慢,多适用于抽样查验。
X射线和β射线法是无触摸无损测量,但设备杂乱贵重,测量范围较小。因有放射源,运用者必须遵守射线防护标准。X射线法可测极薄镀层、双镀层、合金镀层。β射线法合适镀层和底材原子序号大于3的镀层测量。电容法仅在薄导电体的绝缘覆层测厚时选用。
随着技术的日益进步,特别是近年来引进微机技术后,选用磁性法和涡流法的测厚仪向微型、智能、多功能、高精度、实用化的方向进了一步。测量的分辨率已达0.1微米,精度可到达1%,有了大幅度的提高。它适用范围广,量程宽、操作简洁且价廉,是工业和科研运用zui广泛的测厚仪器。
选用无损办法既不损坏覆层也不损坏基材,检测速度快,能使很多的检测作业经济地进行。
测量原理与仪器
一.磁吸力测量原理及测厚仪
*磁铁(测头)与导磁钢材之间的吸力巨细与处于这两者之间的间隔成必定比例联系,这个间隔便是覆层的厚度。使用这一原理制成测厚仪,只需覆层与基材的导磁率之差足够大,就可进行测量。鉴于大多数工业品选用结构钢和热轧冷轧钢板冲压成型,所以磁性测厚仪应用zui广。测厚仪根本结构由磁钢,接力簧,标尺及自停机构组成。磁钢与被测物吸合后,将测量簧在这以后逐渐拉长,拉力逐渐增大。当拉力刚好大于吸力,磁钢脱离的一会儿记载下拉力的巨细即可获得覆层厚度。新型的产品能够主动完结这一记载过程。不同的型号有不同的量程与适用场合。
这种仪器的特点是操作简洁、坚固耐用、不用电源,测量前无须校准,价格也较低,很合适车间做现场质量控制。
二.磁感应测量原理
选用磁感应原理时,使用从测头经过非铁磁覆层而流入铁磁基体的磁通的巨细,来测定覆层厚度。也能够测定与之对应的磁阻的巨细,来表明其覆层厚度。覆层越厚,则磁阻越大,磁通越小。使用磁感应原理的测厚仪,原则上能够有导磁基体上的非导磁覆层厚度。一般要求基材导磁率在500以上。假如覆层资料也有磁性,则要求与基材的导磁率之差足够大(如钢上镀镍)。当软芯上绕着线圈的测头放在被测样本上时,仪器主动输出测验电流或测验信号。早期的产品选用指针式表头,测量感应电动势的巨细,仪器将该信号扩大后来指示覆层厚度。近年来的电路设计引进稳频、锁相、温度补偿等地新技术,使用磁阻来调制测量信号。还选用设计的集成电路,引进微机,使测量精度和重现性有了大幅度的提高(几乎达一个数量级)。现代的磁感应测厚仪,分辨率达磁感应测厚仪_电涡流测量原理_磁吸力测量原理及测厚仪_电涡流原理的测厚仪到0.1um,允许误差达1%,量程达10mm。
磁性原理测厚仪可应用来测量钢铁外表的油漆层,瓷、搪瓷防护层,塑料、橡胶覆层,包括镍铬在内的各种有色金属电镀层,以及化工石油失业的各种防腐涂层。
三.电涡流测量原理
高频交流信号在测头线圈中产生电磁场,测头靠近导体时,就在其中构成涡流。测头离导电基体愈近,则涡流愈大,反射阻抗也愈大。这个反馈作用量表征了测头与导电基体之间间隔的巨细,也便是导电基体上非导电覆层厚度的巨细。因为这类测头专门测量非铁磁金属基材上的覆层厚度,所以通常称之为非磁性测头。非磁性测头选用高频资料做线圈铁芯,例如铂镍合金或其它新资料。与磁感应原理比较,首要区别是测头不同,信号的频率不同,信号的巨细、标度联系不同。与磁感应测厚仪一样,涡流测厚仪也到达了分辨率0.1um,允许误差1%,量程10mm的高水平。
选用电涡流原理的测厚仪,原则上对所有导电体上的非导电体覆层均可测量,如航天航空器外表、车辆、家电、铝合金门窗及其它铝制品外表的漆,塑料涂层及阳极氧化膜。覆层资料有必定的导电性,经过校准同样也可测量,但要求两者的导电率之比至少相差3-5倍(如铜上镀铬)。尽管钢铁基体亦为导电体,但这类使命还是选用磁性原理测量较为合适。
