便携式粗糙度仪有什么原理?

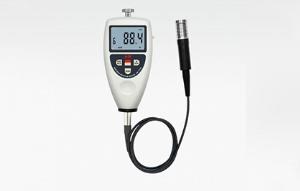

粗糙度仪用于计量室及生产现场对工作表面粗糙度进行高精度的测量,粗糙度仪采用接触式方式,能迅速准确直观地测量出表面粗糙度值,仪器采用电感式探头,测量误差小,重复性好,钻石触针经久耐用,配置16位单片微处理器,智能化程度高,使用特别方便,能迅速读出Ra,Ry,Rz等参数,并可根据需要打印出全部测试数据及轮廓图形,LCD能显示测量过程中的触针位置,避免人为造成的误差。
便携式粗糙度仪采用针描法原理的表面粗糙度仪由传感器、驱动器、指零表、记录器和电感传感器是轮廓仪的主要部件之一,其在传感器测杆的一端装有金刚石触针,触针曲率半径r很小,测量时将触针搭在工件上,与被测表面垂直接触,利用驱动器以一定的速度拖动传感器。由于被测表面轮廓峰谷起伏,沧州欧谱触状在被测表面滑行时,将产生上下移动。此运动经支点使磁芯同步地上下运动,从而使包围在磁芯外面的两个差动电感线圈的电感量发生变化。
传感器的线圈与测量线路是直接接入平衡电桥的,线圈电感量的变化使电桥失去平衡,于是就输出一个和触针上下的位移量成正比的信号,经电子装置将这一微弱电量的变化放大、相敏检波后,获得能表示触针位移量大小和方向的信号。
此后,将信号分成三路:一路加到指零表上,以表示触针的位置,一路输至直流功率放大器,放大后推动记录器进行记录;另一路经滤波和平均表放大器放大之后,进入积分计算器,进行积分计算,即可由指示表直接读出表面粗糙度Ra值。
传统表面粗糙度测量仪工作原理框图指零表的作用反映铁芯在差动电感线圈中所处的位置。当铁芯处于差动电感线圈的中间位置时,指零表指针指示出零位,即保证处于电感变化的线性范围之内。所以,在测量之前,必须调整指零表,使其处于零位。
噪声滤波的目的在于剔除一些干扰信号,如电气元件的噪声所引起的虚假信号。大量的测试表明,高于400Hz的信号即不是被测表面粗糙度所引的信号,必须从总信号中加以剔除。所以噪声滤波器是一种低通(低频能通过)滤波器,它使400Hz以下的低。
